Обзор АКПП U341F Toyota Opa

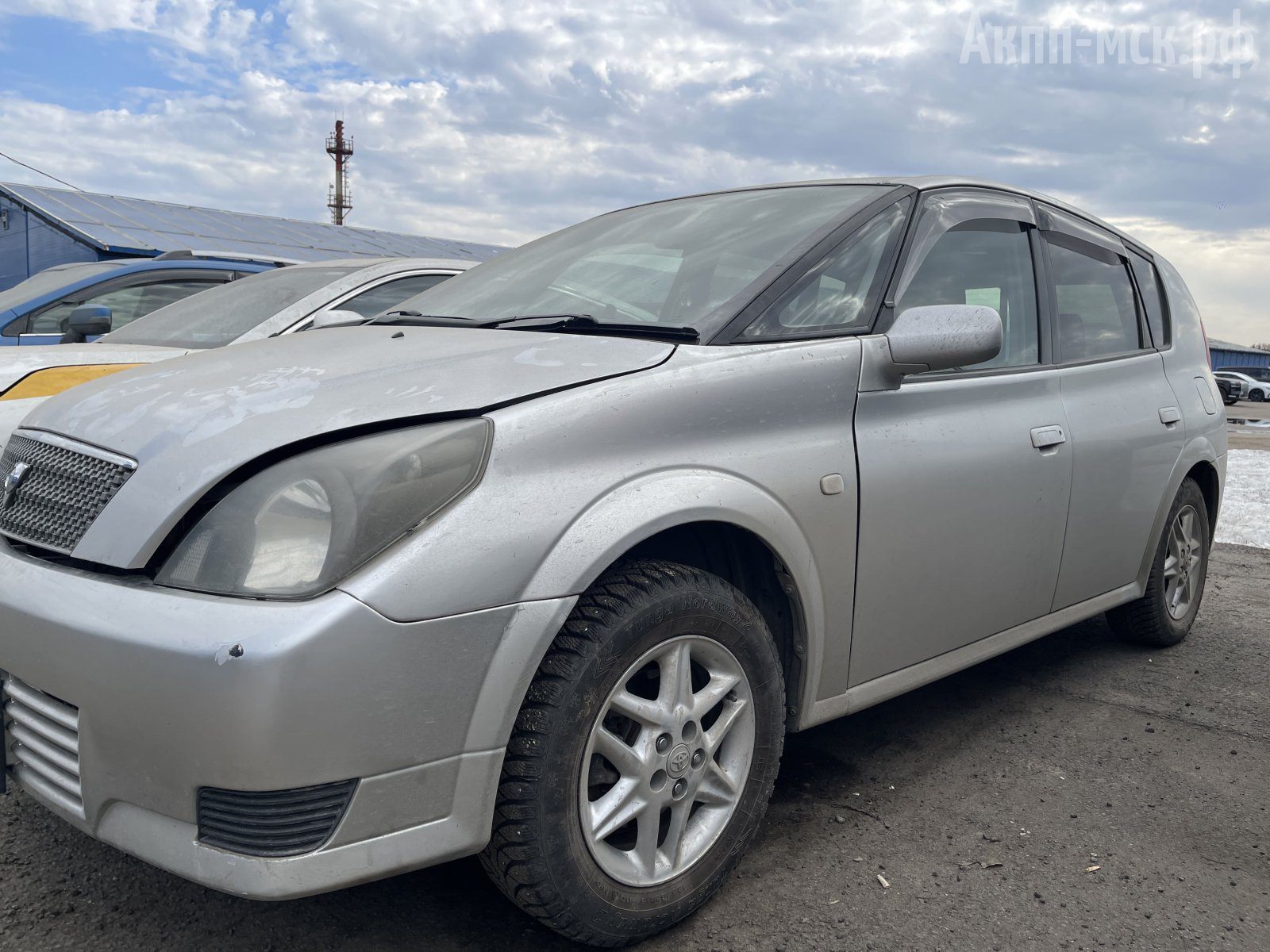

В ремонте «четырехступка» U341F с автомобиля Toyota Opa 2000 года выпуска. Пробег у машины 148 тысяч километров.



Как всегда, рассмотрим результаты первичной диагностики, дефектовки и ремонта.





Диагностика АКПП U341F.

Клиент приехал с жалобами на изменение звука двигателя. Также в АКПП не включалась четвертая передача.

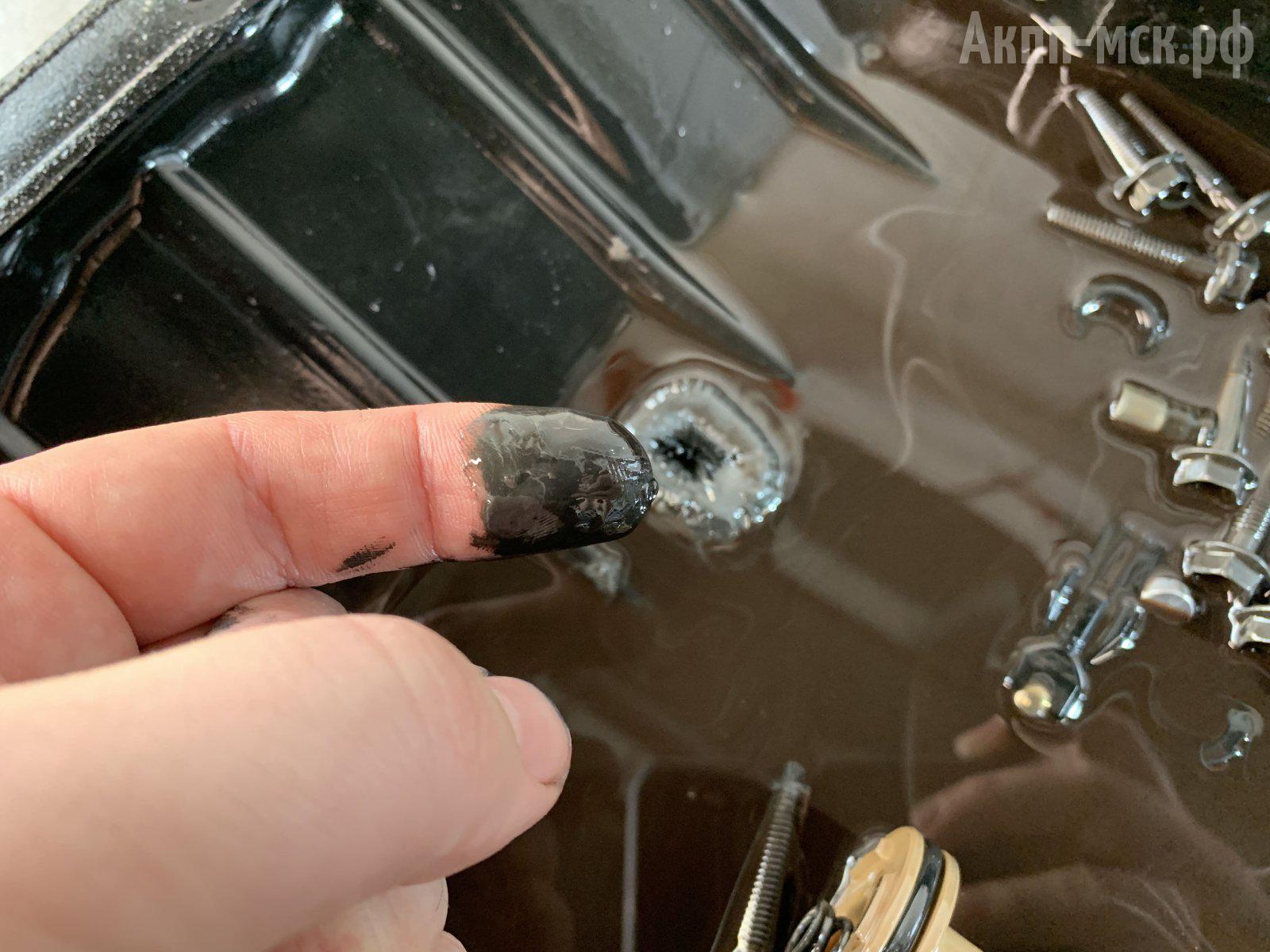

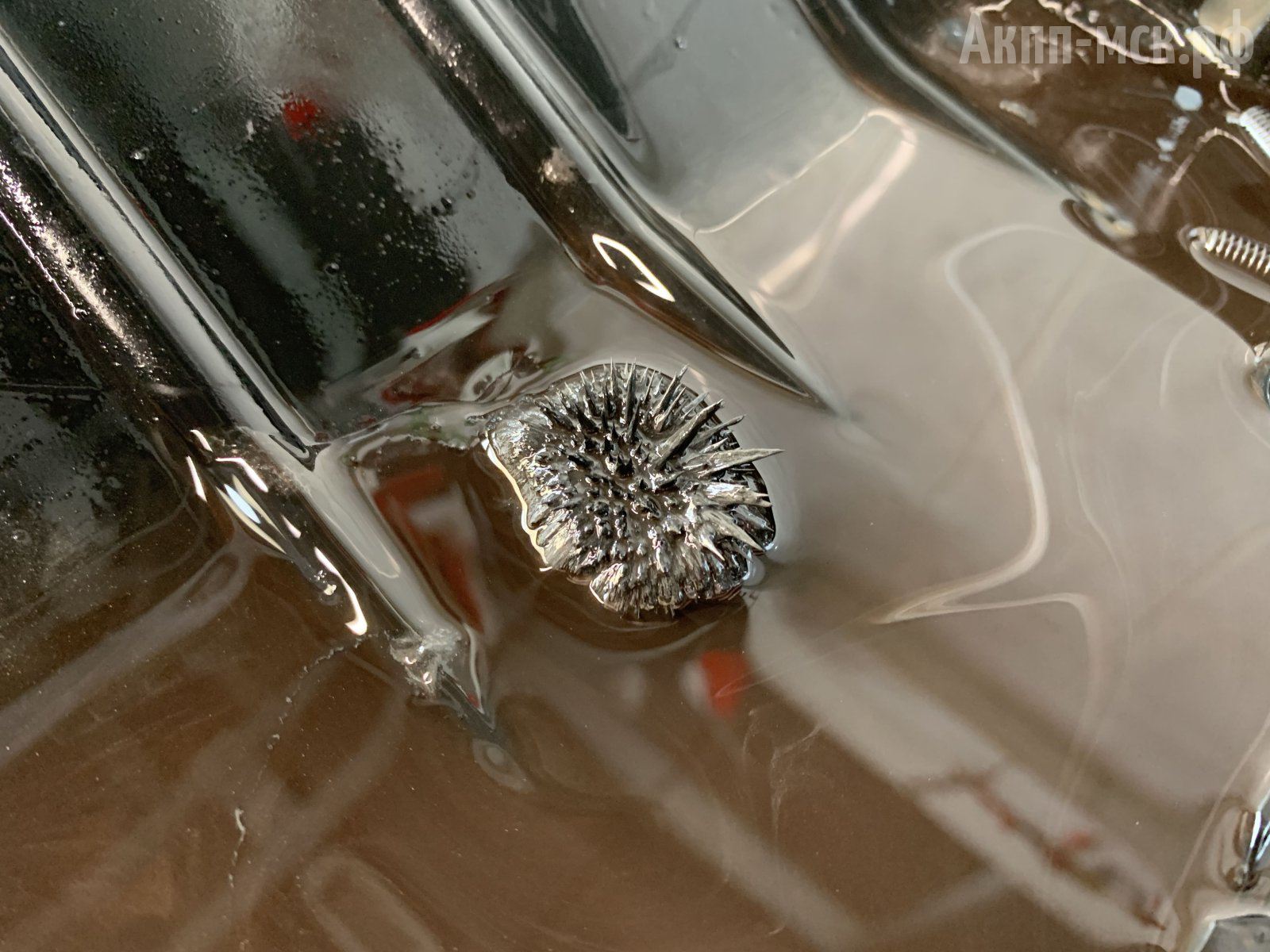

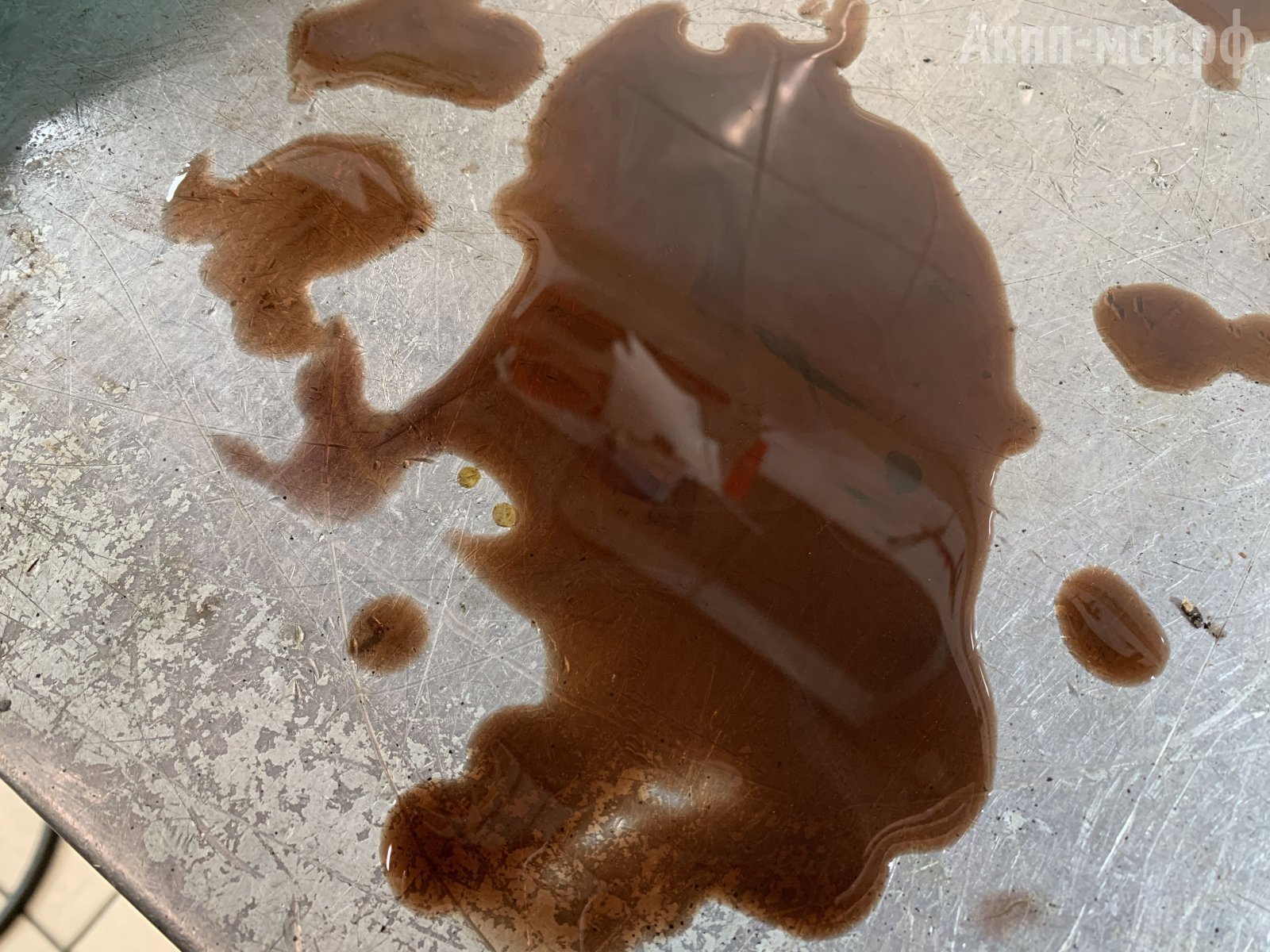

Электронных ошибок по трансмиссии не было. Масло черное с примесью металлической пудры.



С клиентом согласовали снятие и дефектовку трансмиссии.



Результаты дефектовки.

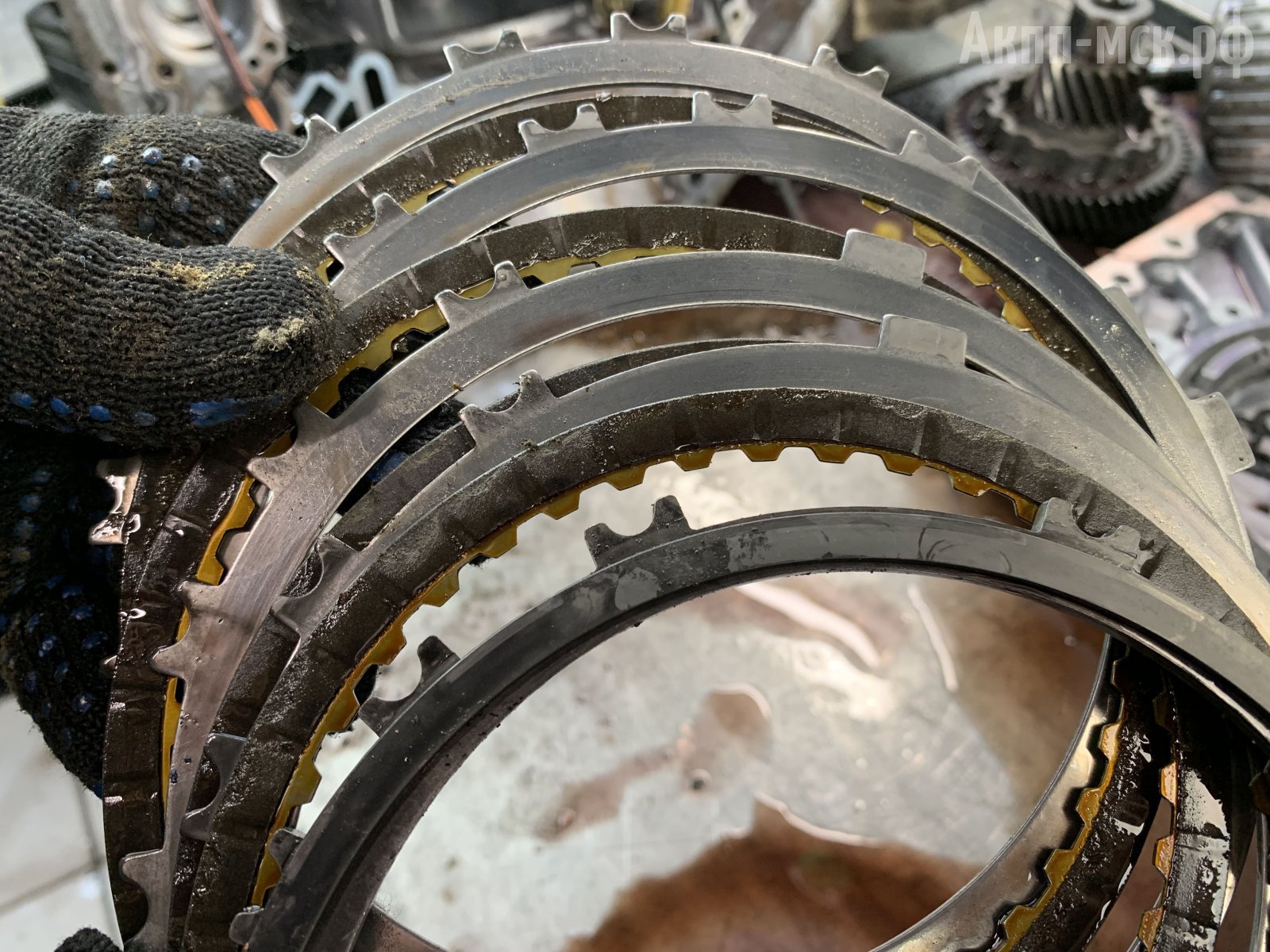

Фрикционы не горелые, но от срока уже пересушенные и потемневшие.

фрикционы

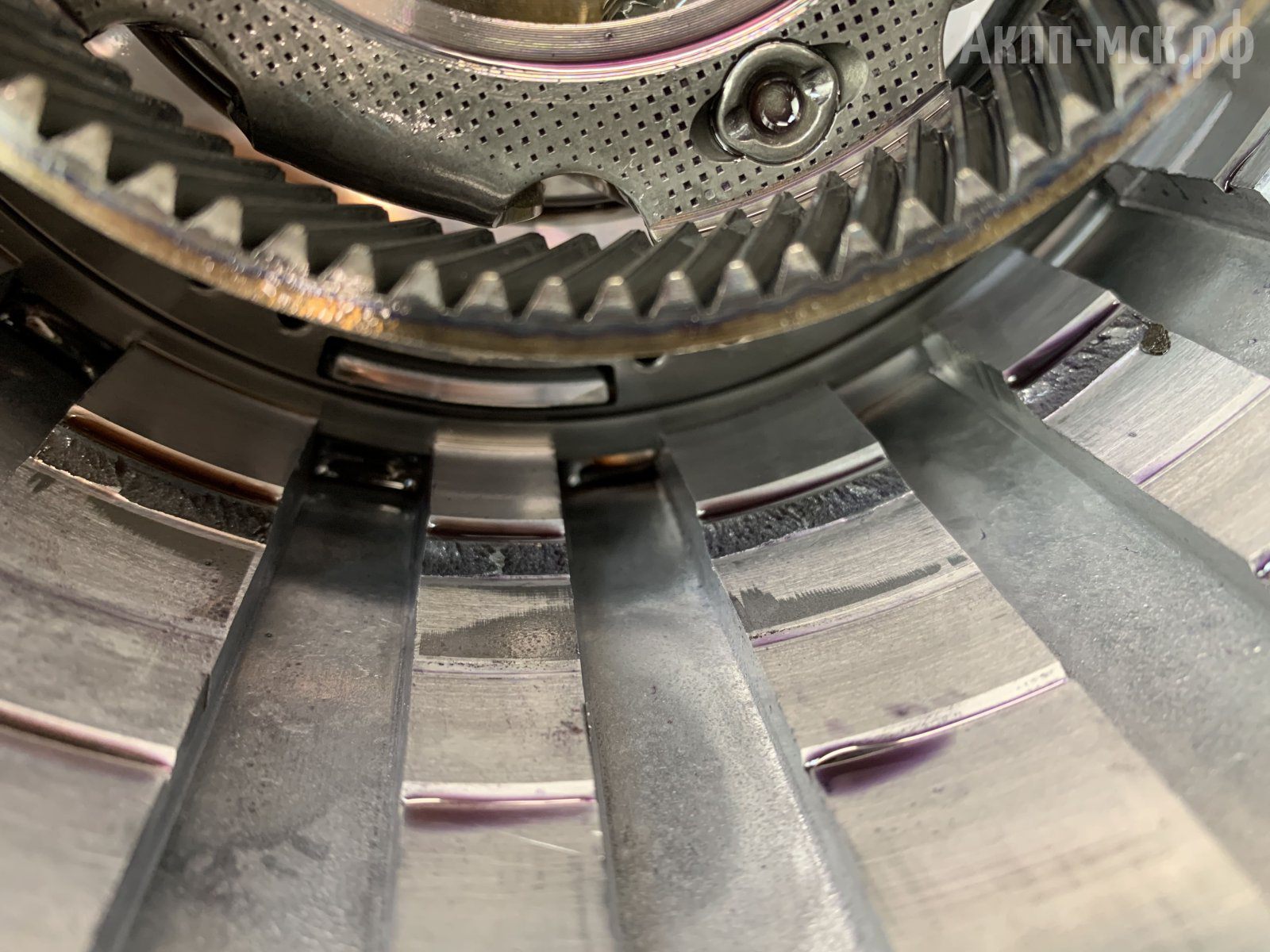

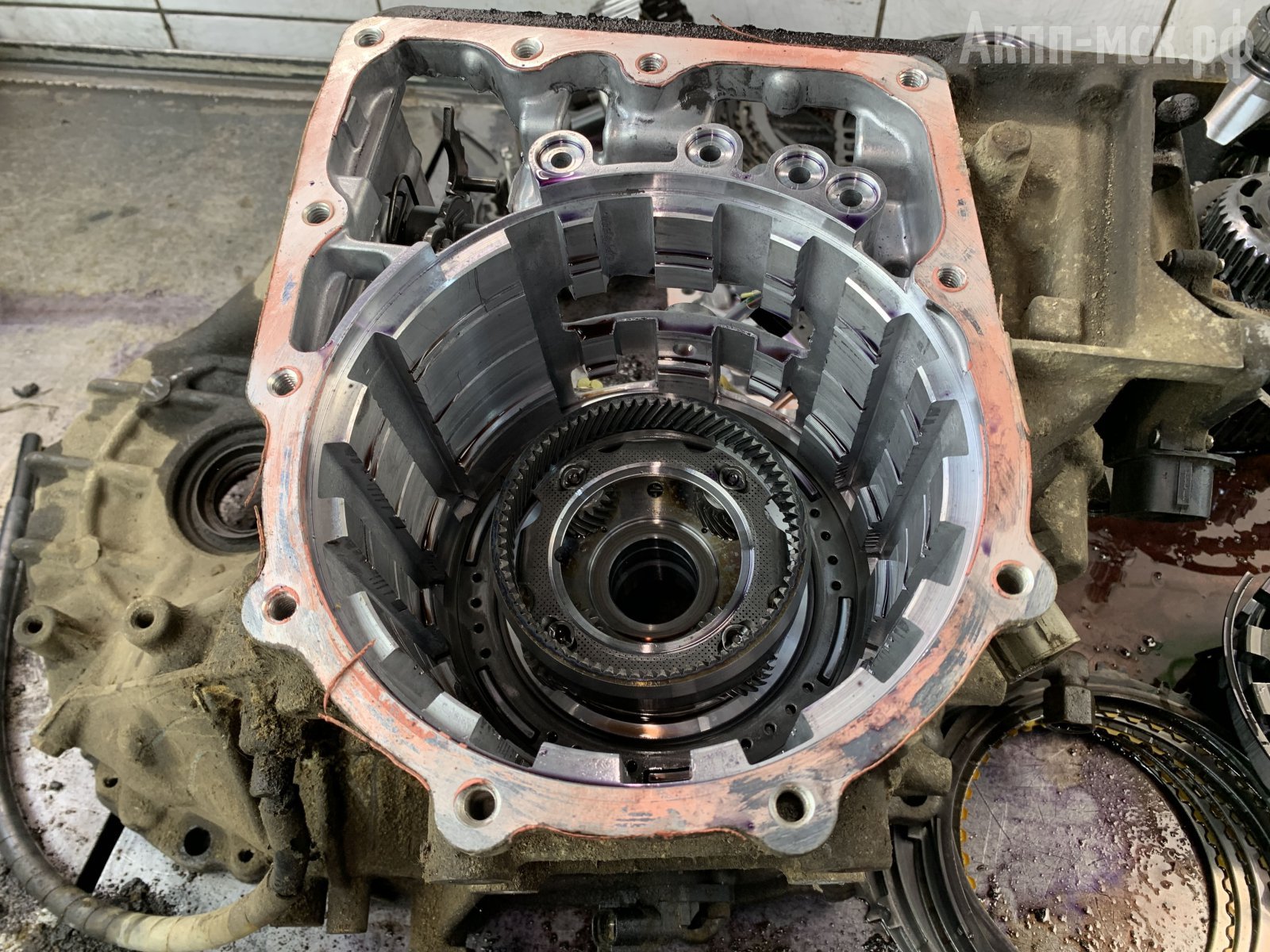

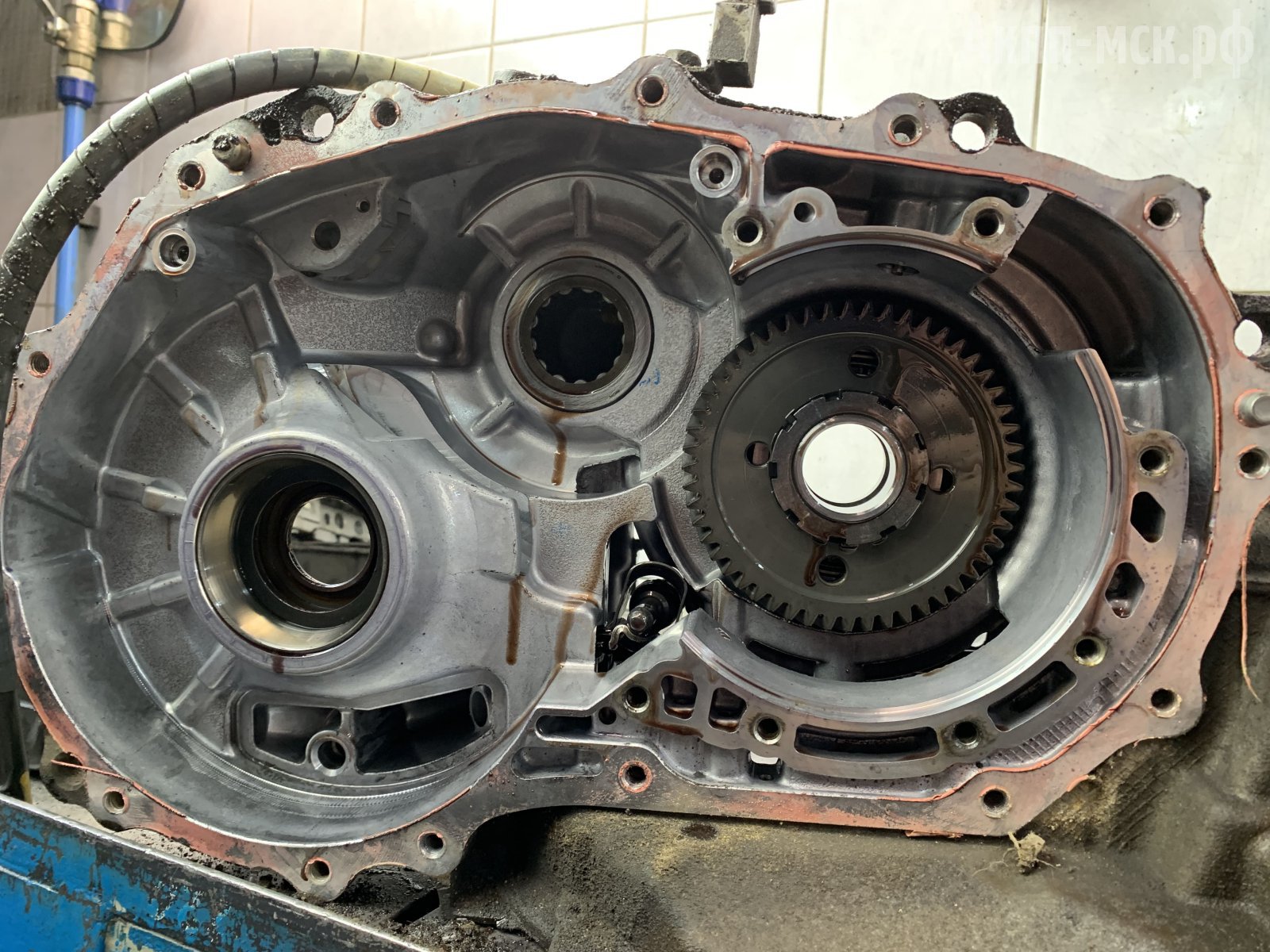

Из механических повреждений выбило упоры под стопор пакета Break. Центральную часть корпуса придется менять.

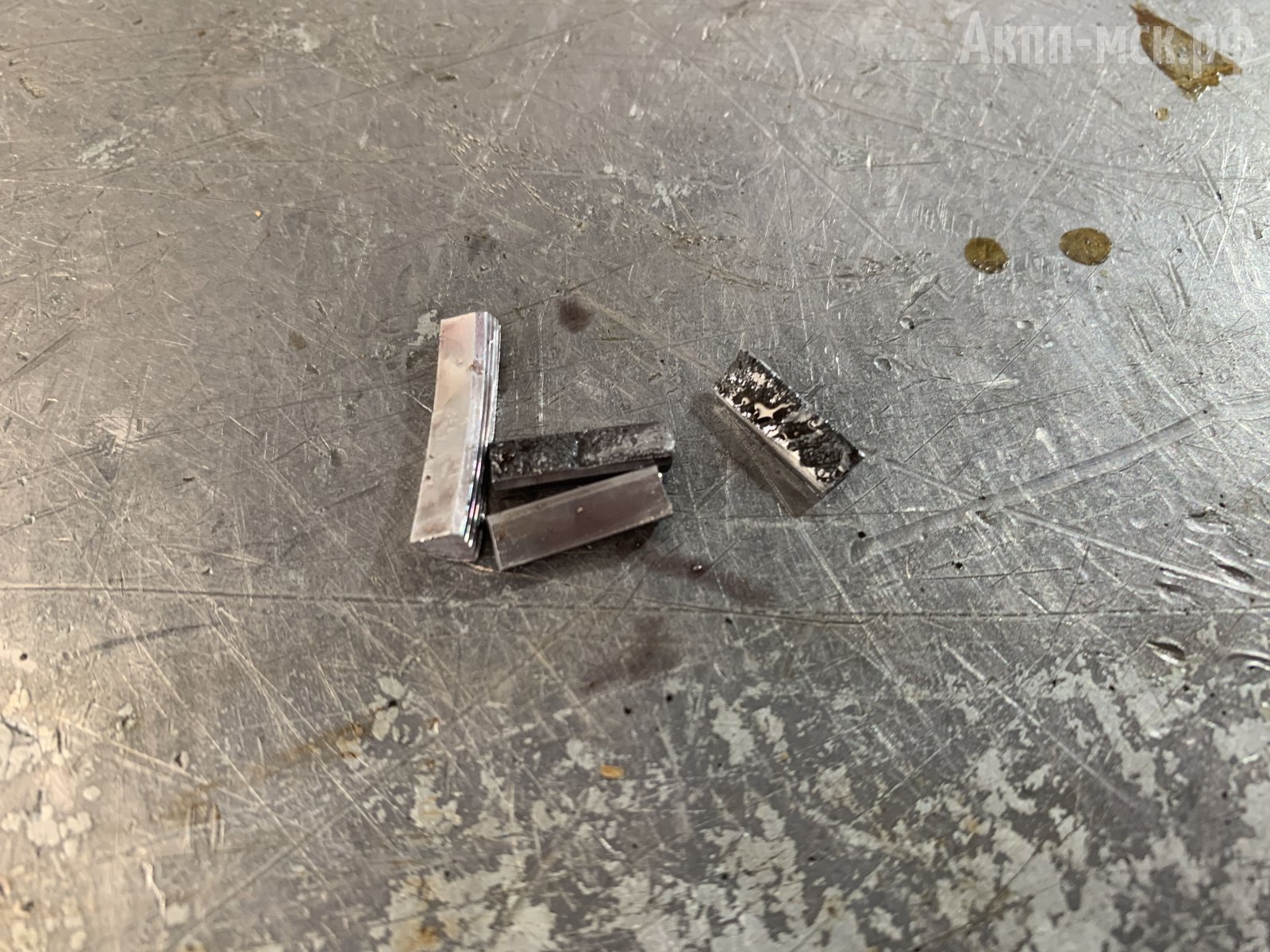

осколки упора в корпусе

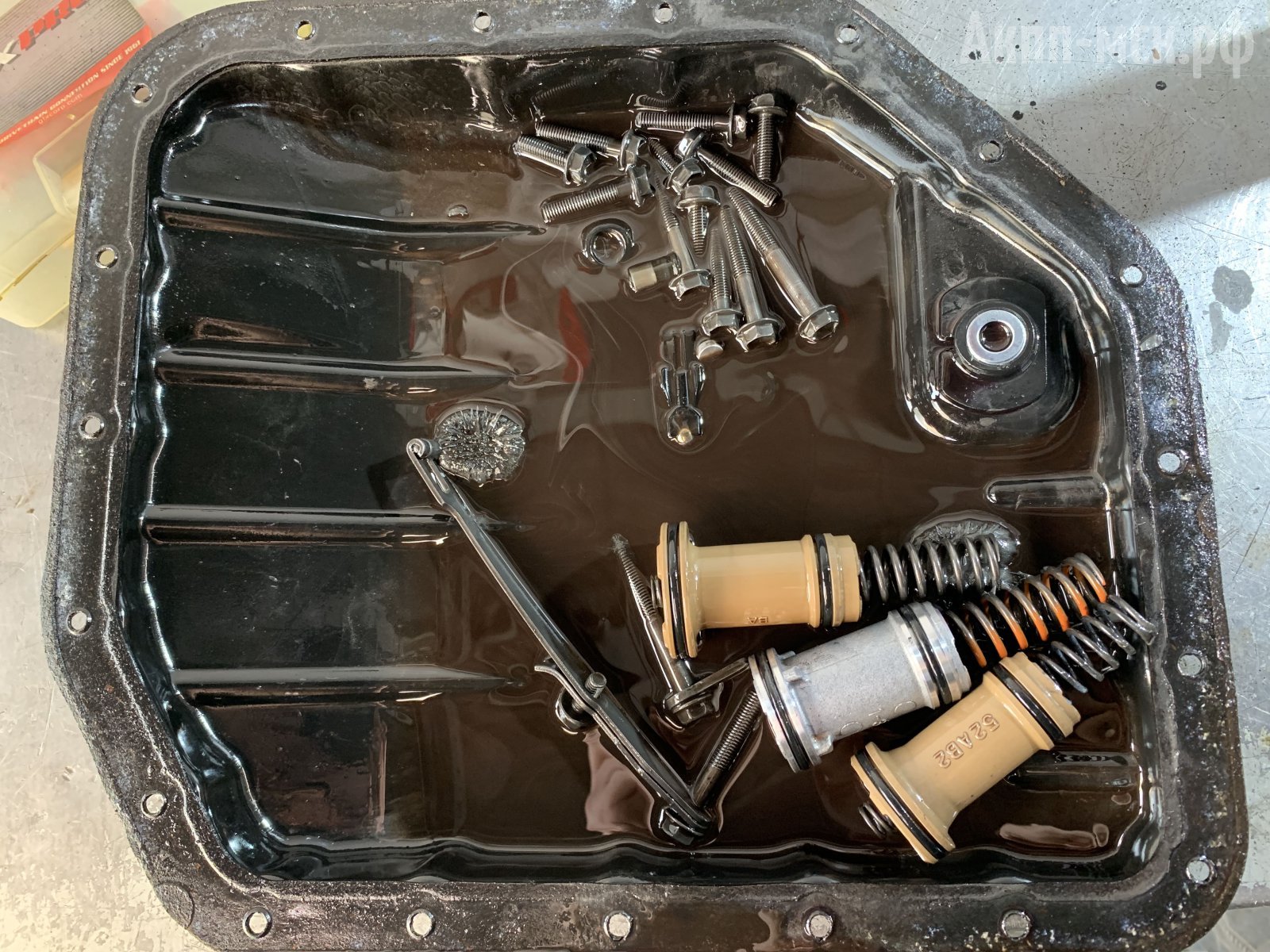

Также в поддоне лежал упор клапана, который отвалился. Из-за этого четвертая передача и пропала. Не исключено, что все произошло как раз из-за клапана, в котором выбило заглушку. Клапан отвечал за регулировку давления на данный пакет. Произошел переизбыток давления и упор пакета выломало. Упоры эти довольно хлипкие. Либо просто усталость металла сыграла свою роль.

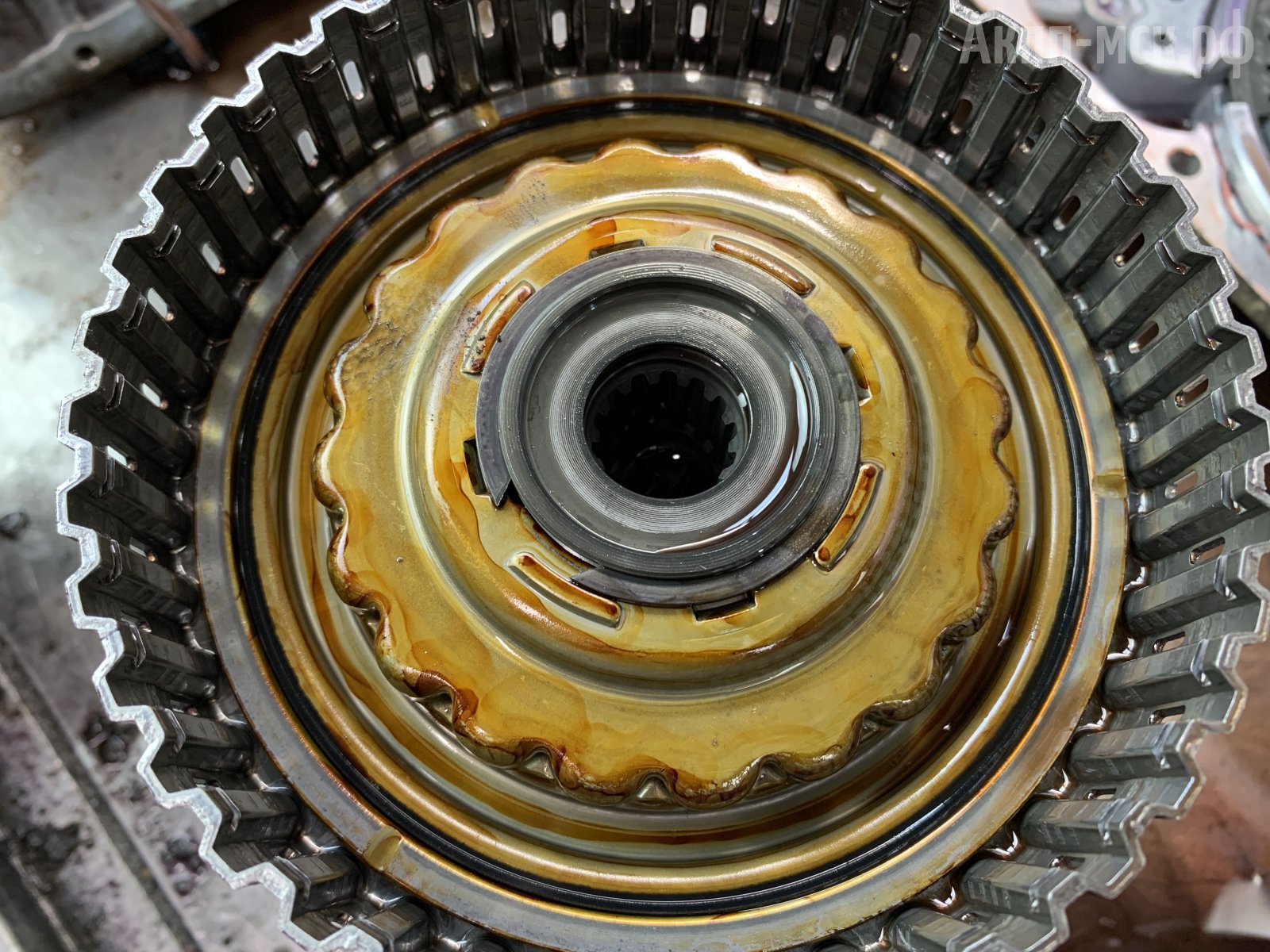

По расходникам необходима замена втулок, прокладочного комплекта и поршней. Здесь поршни обрезиненные.

поршень

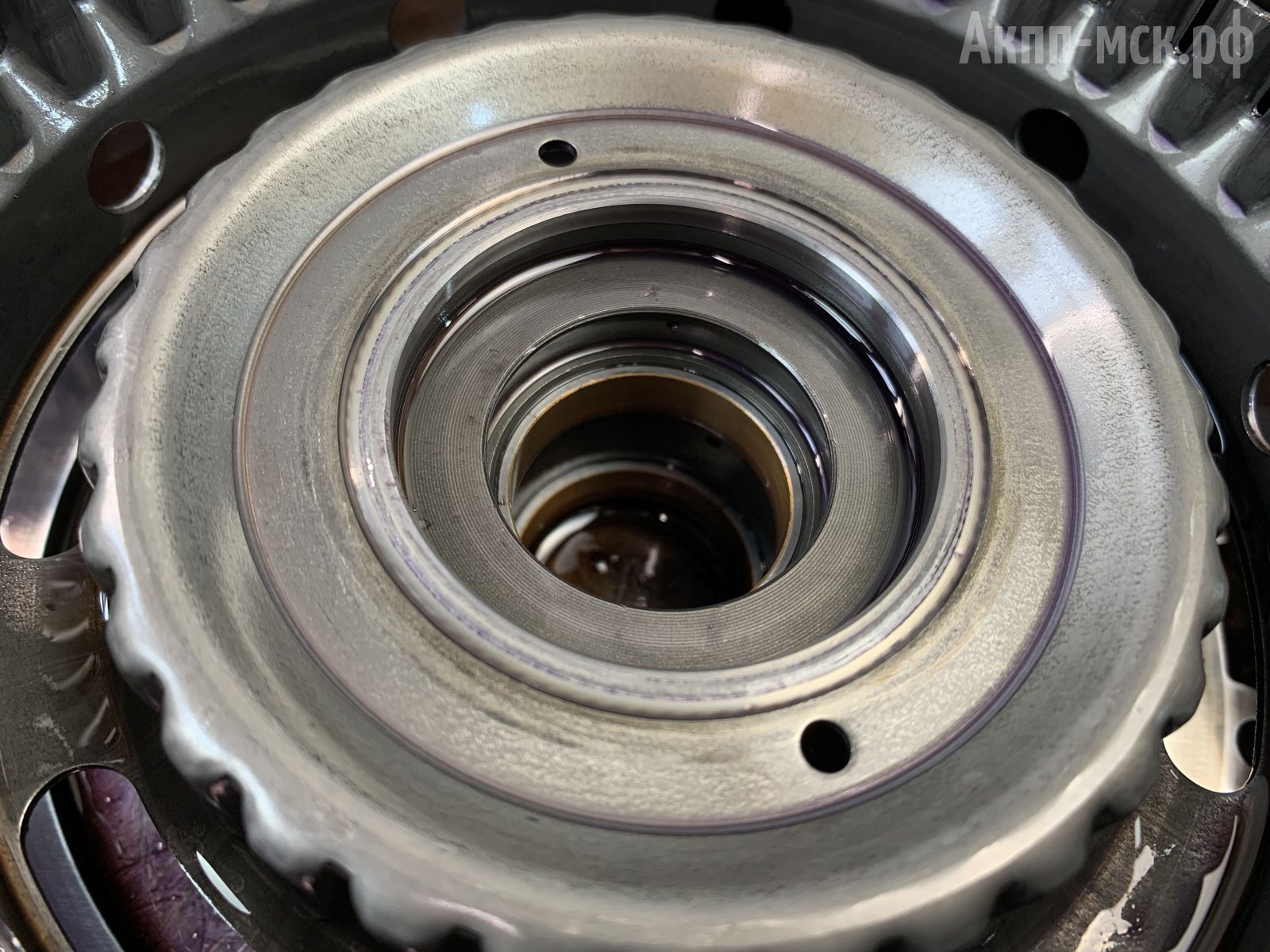

втулка



Выполним ремонт гидроблока с заменой клапанов, если обнаружим у них просадку по давлению.

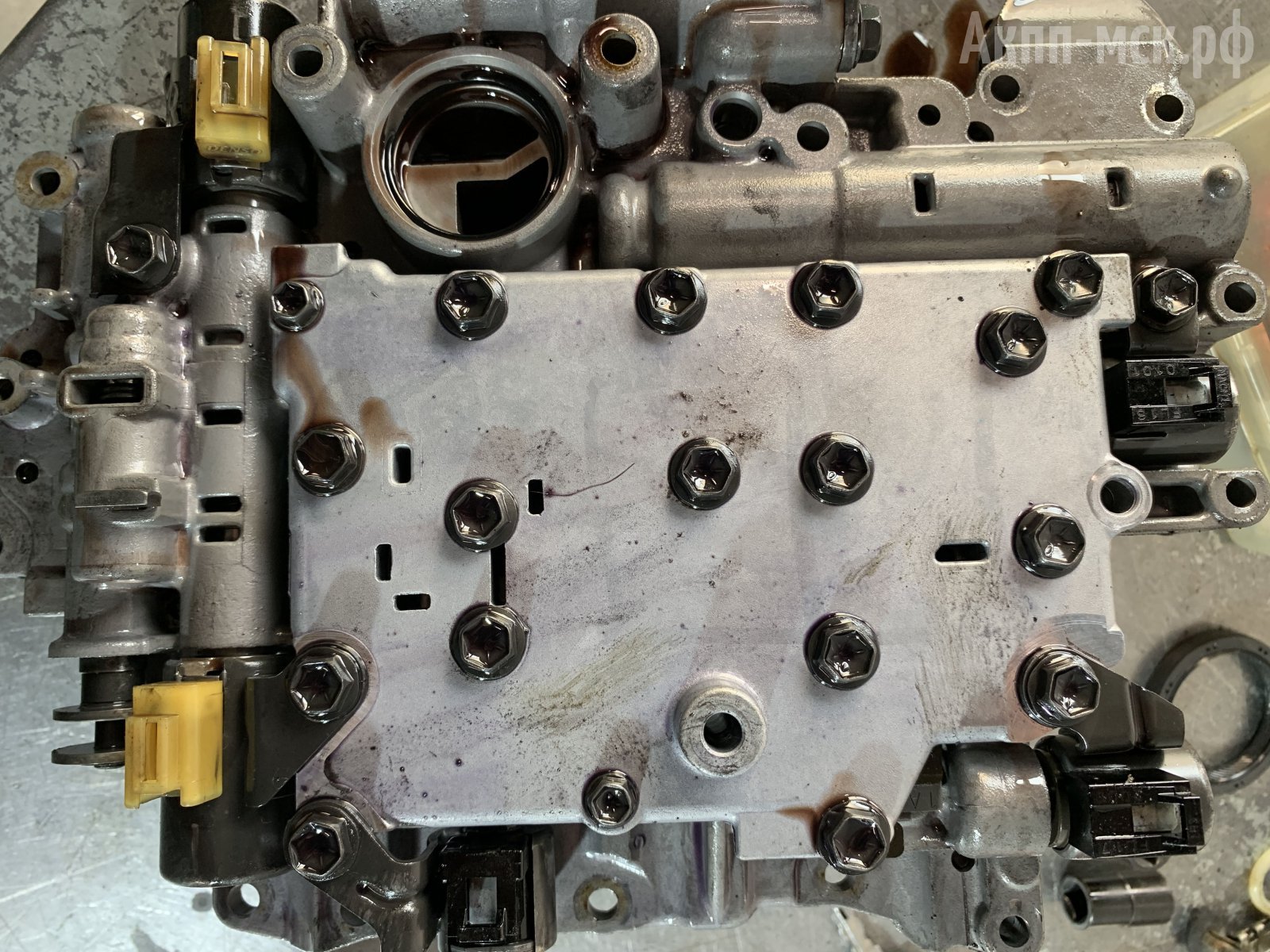

гидроблок



Регулятор давления и блокировки будут меняться.

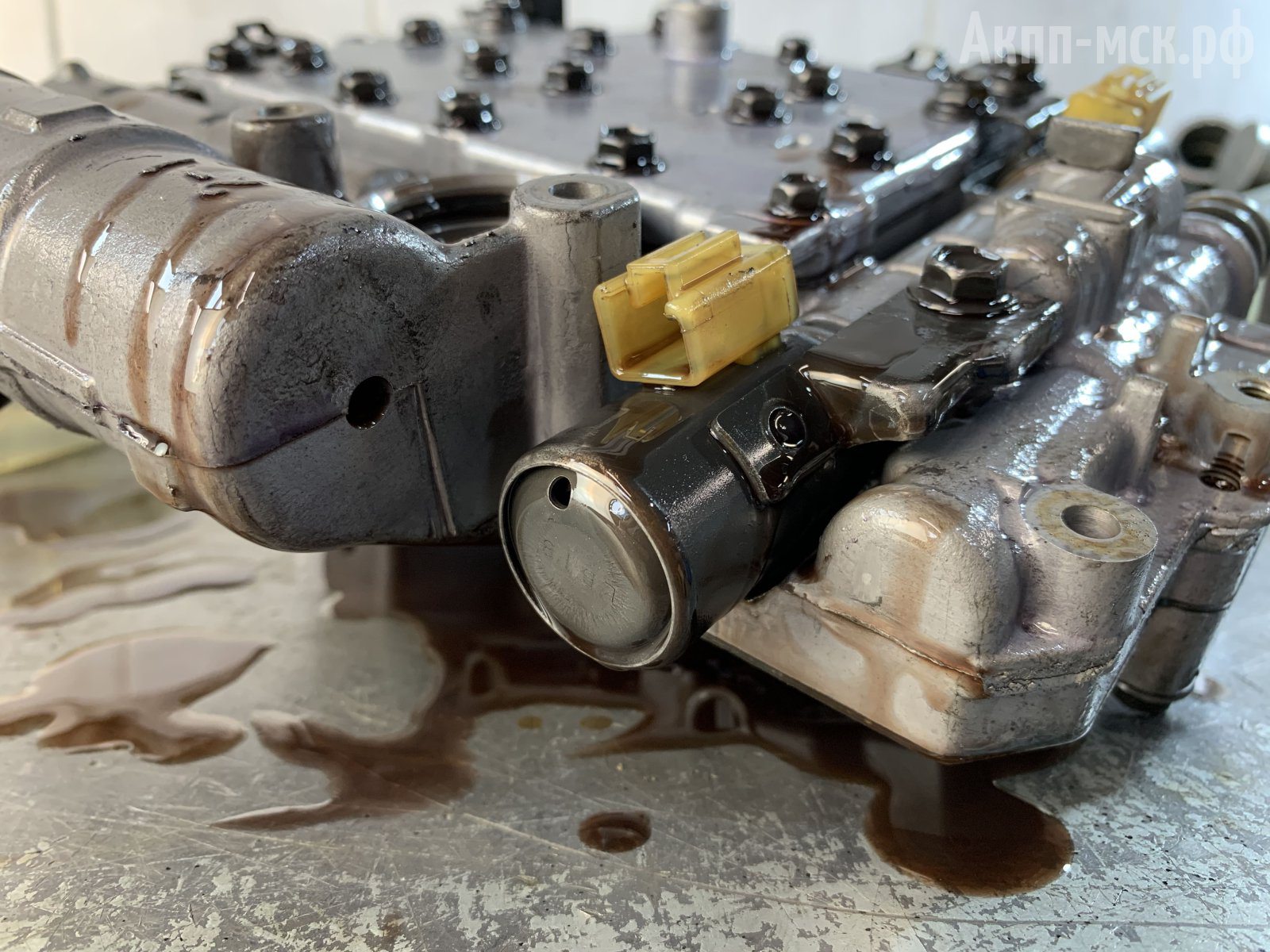

соленоид гидроблока

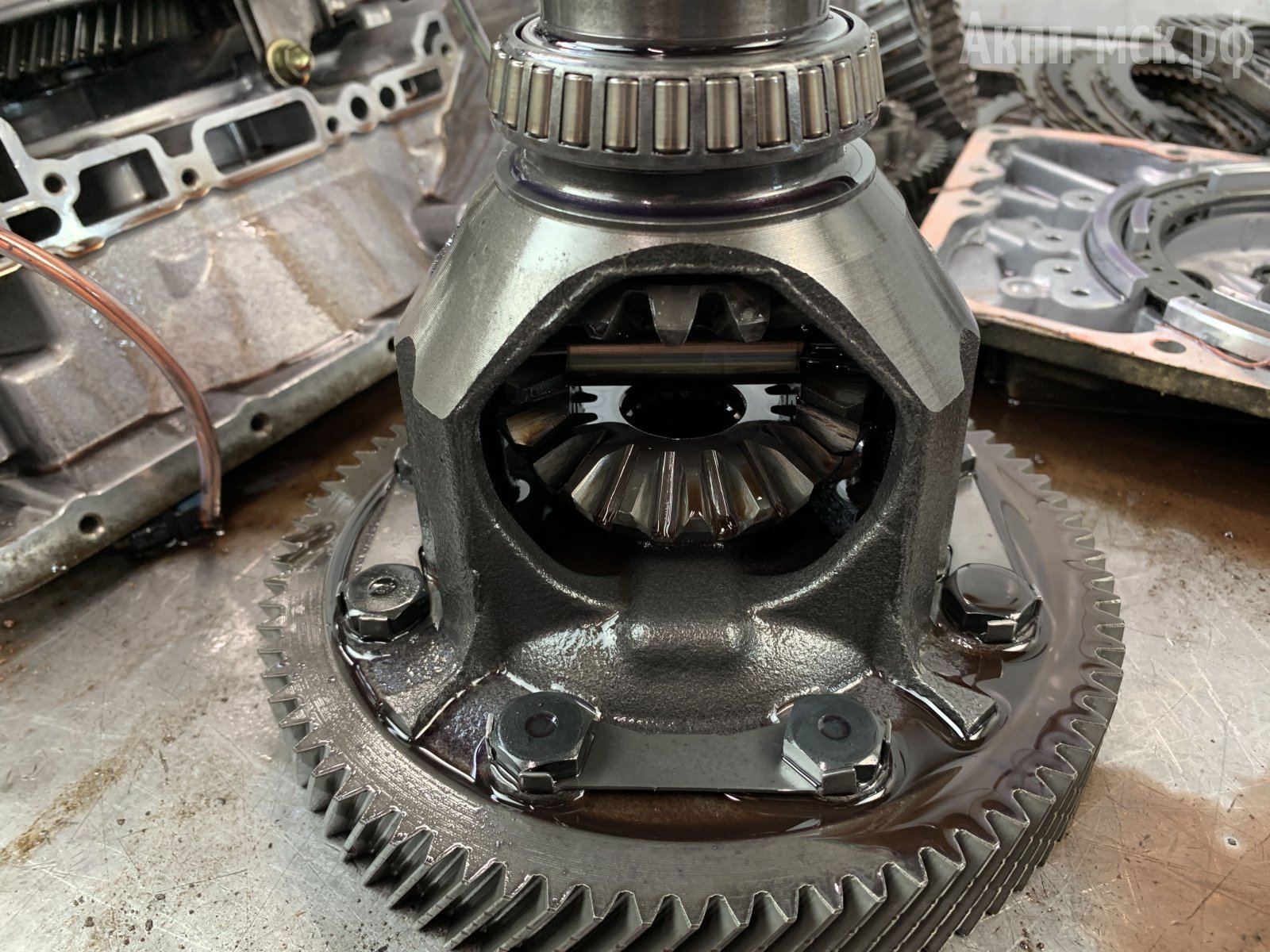

Дифференциал и насос в порядке. Планетарные ряды и шайбы в них без повреждений. «Планетарки» больше разрушаются от нагрузок.

дифференциал

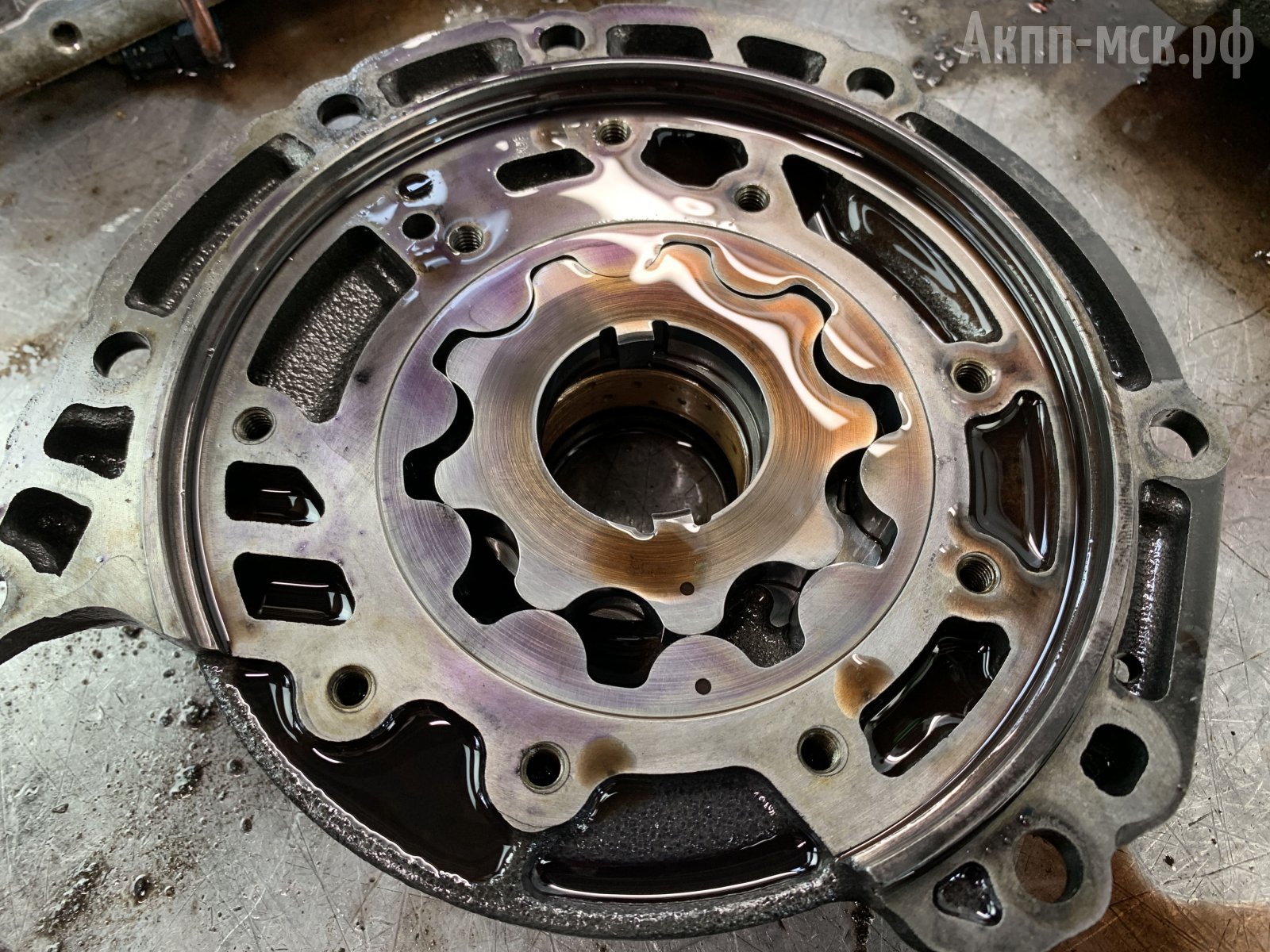

насос

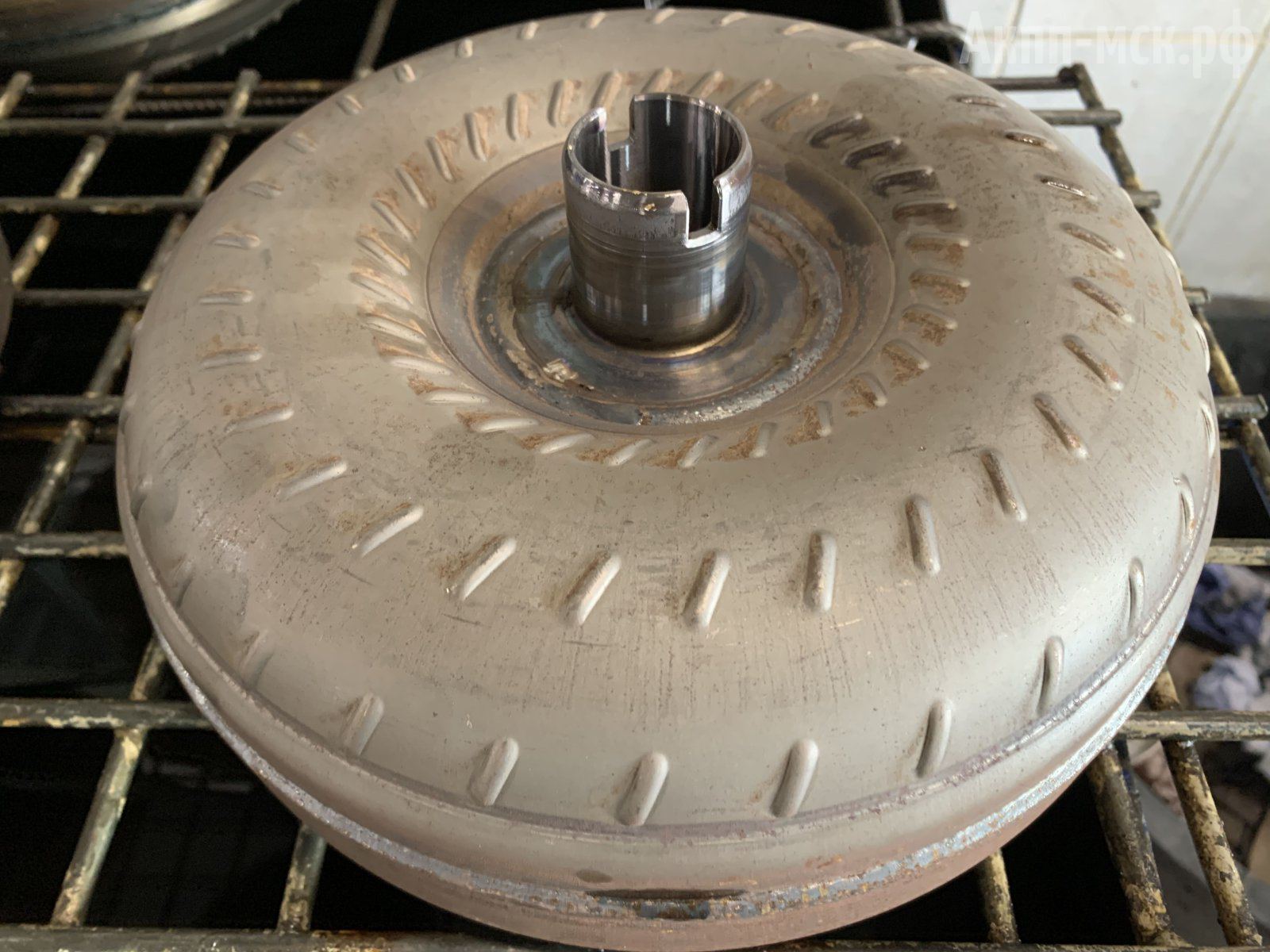

Гидротрансформатор будем вскрывать, менять фрикционную накладку и уплотнители. Также осмотрим все лопасти обгонной муфты.

гидротрансформатор



Ресурс АКПП U341.

По пробкам Москвы средний ресурс переваливает за 200 тыс. км. пробега. Опять же, все зависит от эксплуатации и обслуживания.



Коробка для леворукой и праворукой машины в принципе не отличаются. Нельзя сказать, что японцы для себя на праворукие машины делают АКПП лучше. Эти трансмиссии ставятся как на внутренний японский рынок, так и на европейский. Отличие на европейцах может быть по передаточному отношению, но само качество узлов и сборки все то же самое.



Здесь АКПП под полный привод, о чем говорит маркировка F на конце. Передний привод обозначается буквой Е. Главное отличие – в дифференциале с выводом на 4WD.



Замена масла в АКПП U341.

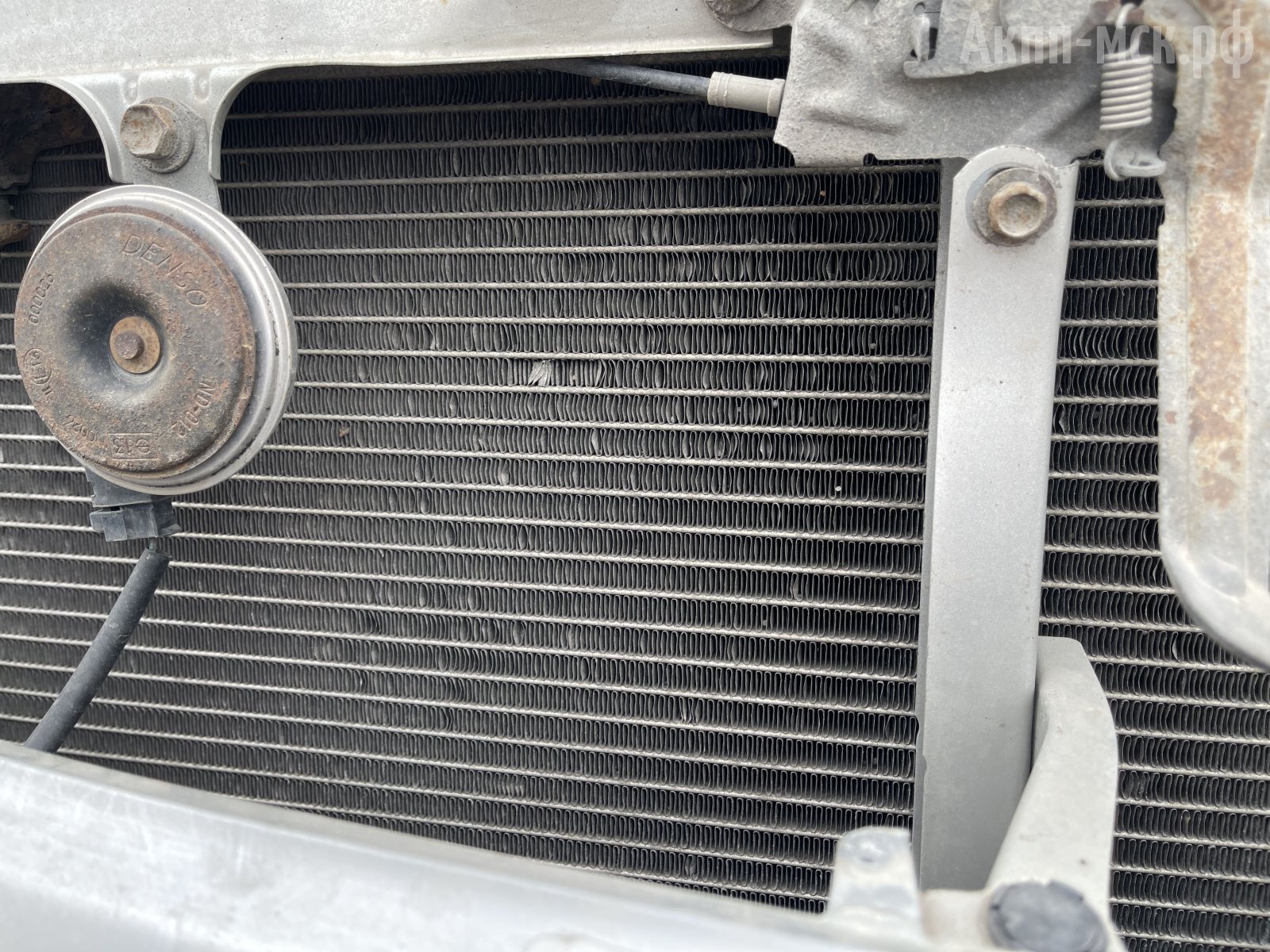

Охлаждение трансмиссии выполнено через теплообменник в основном радиаторе.



После сборки в сухую коробку сюда заходит в районе 7-8 литров масла. Для частичной замены понадобится до 4-х литров.

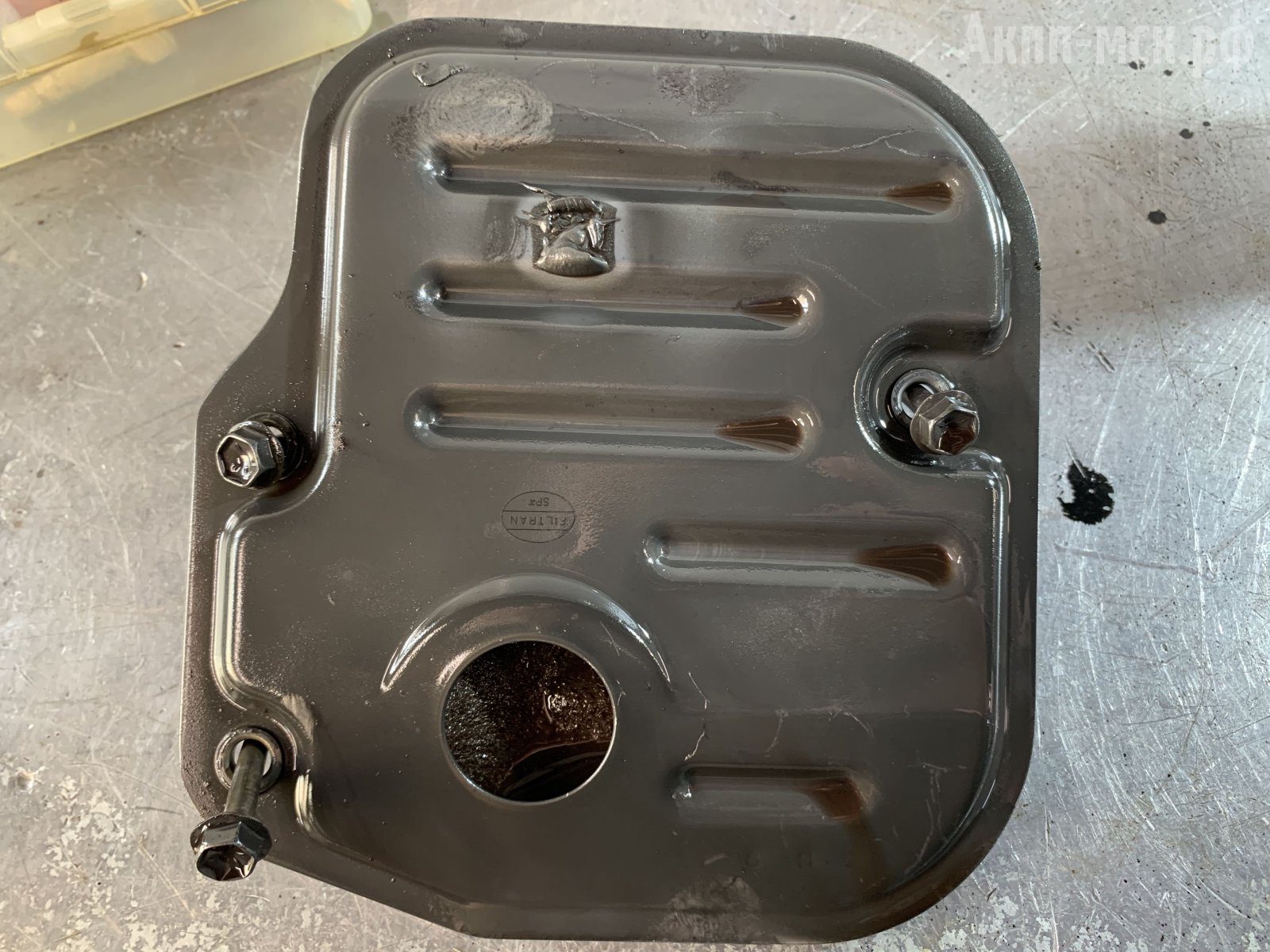

Фильтр расположен в поддоне и меняется при каждой замене «трансмиссионки». Регламент замены – каждые 40 тысяч км. пробега.

фильтр



Ремонт АКПП U341, U341F.

Снятие и установка коробки с Тойота Опа не особо сложная, особенно если «рука набита».

Хотя машина 2000 года, в плане запчастей на U341F все есть: гидравлика, расходники и «железо» с коробок-доноров, откуда берем, например, корпусные элементы.

Средние сроки ремонта составят 3-4 дня, если клиент приезжает на машине, а мастера и слесарь свободные.

Гарантия на ремонт – 1 год без ограничения по пробегу.
